Detailní popis produktu

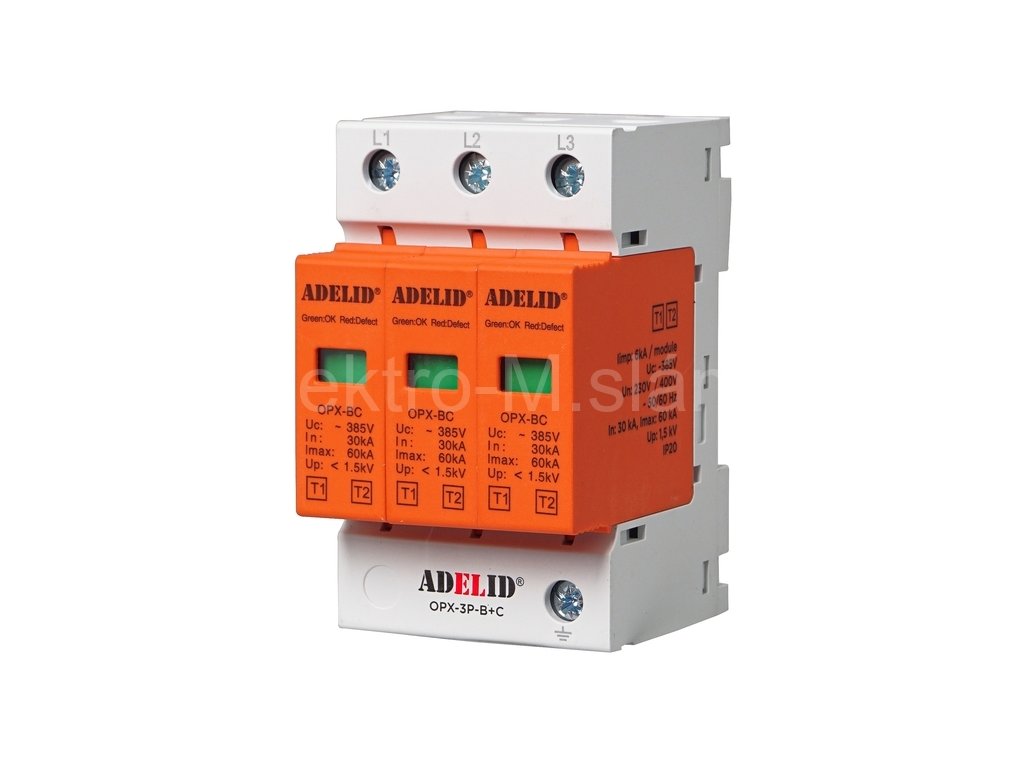

3-pólový svodič přepětí, třída B+C, 30-60 kA, pro montáž na lištu TH35.

Svodič přepětí, bleskojistka a svodič přepětí je zařízení určené k ochraně elektrických zařízení před přechodnými přepětími, omezující dobu a frekvenci následného proudu.

K přepětí může dojít například při zapnutí nebo vypnutí nezatíženého venkovního vedení nebo při úderu blesku do venkovního vedení, může dojít k poškození izolace a dalších síťových prvků.

Svodiče přepětí typu "1+2" ​​(bývalá třída B+C)  poskytují ochranu před atmosférickým přepětím způsobeným úderem blesku do objektů umístěných v blízkosti venkovního vedení nebo přímo v NN vedení, ve velké vzdálenosti od místa instalace svodičů přepětí. Tento typ omezovačů navíc poskytuje ochranu proti spínacímu přepětí. Svodiče přepětí typu "1+2" ​​se instalují před měřič a chrání tak měřicí systém.

Svodič přepětí,  bleskojistka a svodič přepětí je zařízení určené k ochraně elektrických zařízení před přechodnými přepětími, omezující dobu a frekvenci návazného proudu. K přepětí může dojít např. při zapnutí nebo vypnutí nezatíženého venkovního vedení nebo při úderu blesku do venkovního vedení, může dojít k poškození izolace a dalších síťových prvků.

Technická data:

• Třída ochrany:  B+C (I+II),
• Počet polí:  3,
• Zkušební proud In:  30kA,
• MAX proud Imax:  60kA,
• Imp : 6kA,
• Uc:  385V,
• Nahoru:  <1,5 kV,
• Provozní teplota:  -40°C - +80°C,
• Doba odezvy:  <25ns,
• Provozní vlhkost:  30% - 90%,
• Záložní:  125A,
• Zatížitelnost signálních kontaktů:  36V AC, 1A.
• Certifikát  CE , EN-61643-11

Instalace a pracovní podmínky:

• relativní vlhkost vzduchu nepřesahuje 95 %,
• Sklon svislé roviny omezovače by neměl být větší než 5°.
• Neinstalujte zařízení na místo náchylné k otřesům a vibracím.
• Svodiče doporučujeme pravidelně kontrolovat – každé dva roky jejich používání nebo po každém přímém výboji blesku.
• Svodiče přepětí používají připojení měděným vodičem 6,0 ~ 25 mm 2;
• Instalace na lištu TH35.

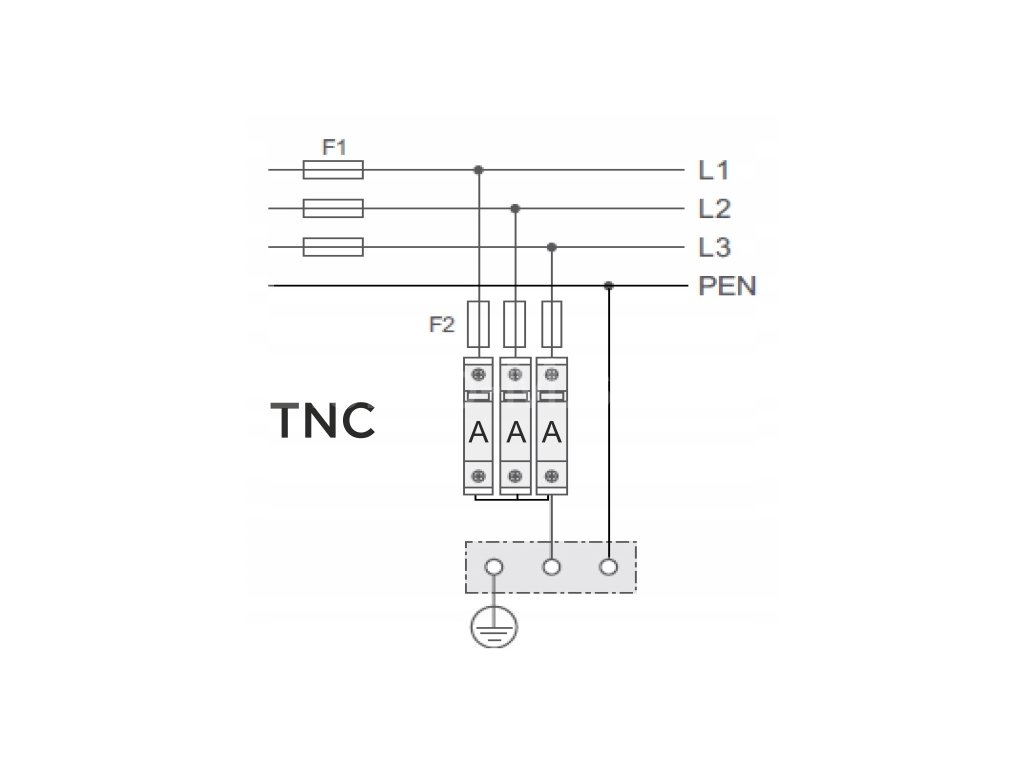

• Připojení a instalace přepěťové ochrany OPX-3P-B+C






  Svodiče přepětí jsou vybaveny vizuálním indikátorem provozu:

  • zelená  ochrana ,
  • červená –  žádná ochrana .

  Rozměry zařízení a výměna modulu:
