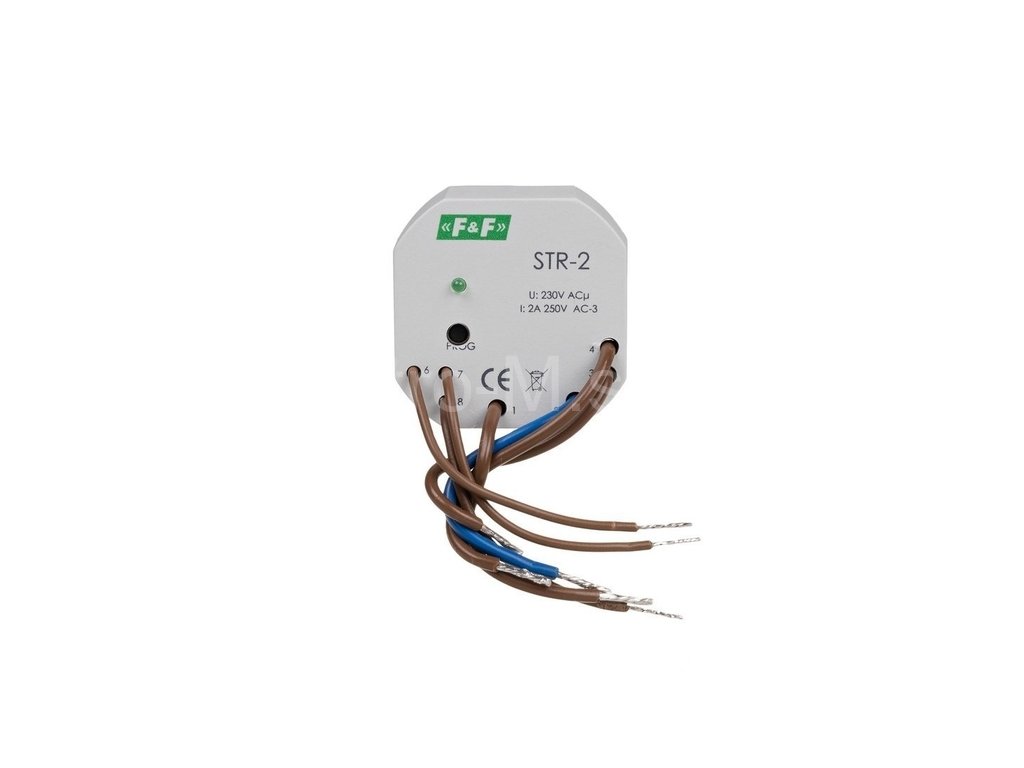

STR-2 FaF roletový ovladač jednotlačítkový 230V AC 8A

Detailní popis produktu

Objednávkový index: STR-2

Jednotlačítkový. Do podomítkové krabičky ?60.
Ovladač STR-2 je určen k ovládání rolet (nahoru-dolů) nebo jiných objektů (např. brány) poháněných elektrickým jednofázovým motorem se střídavým proudem pomocí momentových spínačů (např. zvonkových)

Ovladač může pracovat jako samostatné zařízení (určené k otevírání/zamykání jedné rolety), ovladač lze také zapojit do skupin umožňující centrální ovládání více roletí.

Fungování
Napájení ovladače je signalizováno svícením zelené LED U. Motor rolety se zapne dočasným přivedením napětí (L nebo N) na jeden z řídicích vstupů. Motor se zapne na uživatelem dříve nastavený čas umožňující úplné zvednutí nebo spuštění rolety. Existuje možnost zastavení rolety v pohybu na uživatelem vybrané úrovni (neúplné otevření nebo zavření rolety).

Řídicí vstup ovladače
Lokální ovládání – tlačítko připojené ke svorce 5 ovládájící jednu roletu.
– nahoru (otevření) / dolů (zavření)
Stisknutím lokálního tlačítka jsou rolety uvedeny do pohybu ve směru opačném vůči poslednímu (po připojení ovladače k napájení první pohyb způsobí zamčení rolety). Pokud je roleta již v pohybu, stisknutím lokálního tlačítka bude pohyb rolety zastaven. Opakované stisknutí lokálního tlačítka změní směr pohybu rolety.

Centrální ovládání – skupina tlačítek společná pro mnoho ovladačů (minimálně dva) připojená ke svorkám 7 a 8 ovládající všechny rolety v systému dálkového ovládání.
– všechny nahoru;  – všechny dolů
Stisknutím tlačítka dálkového ovládání jsou rolety uvedeny do pohybu v požadovaném směru. Pokud je jedna z rolet již v pohybu ve stejném směru, bude v pohybu pokračovat. V případě, že je roleta v pohybu v opačném směru, nejdříve se pohyb rolety zastaví a následně se uvede do pohybu v požadovaném směru.

UPOZORNĚNÍ!
Centrální ovládání umožňuje zapojení rolet pouze ve vybraném směru. K zastavení rolety dojde teprve po uplynutí nastaveného času nebo po stisknutí libovolného tlačítka lokálního ovládání.

Technické údaje
