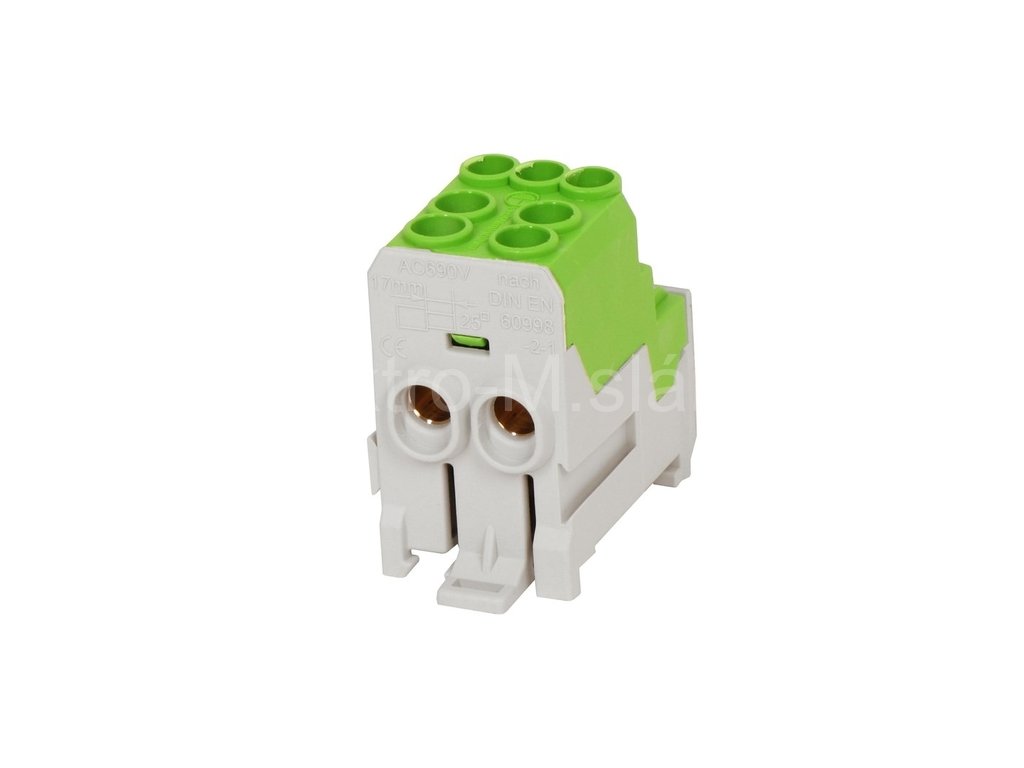

Blok rozdělení fazí UVB 100A PE zelený

Detailní popis produktu

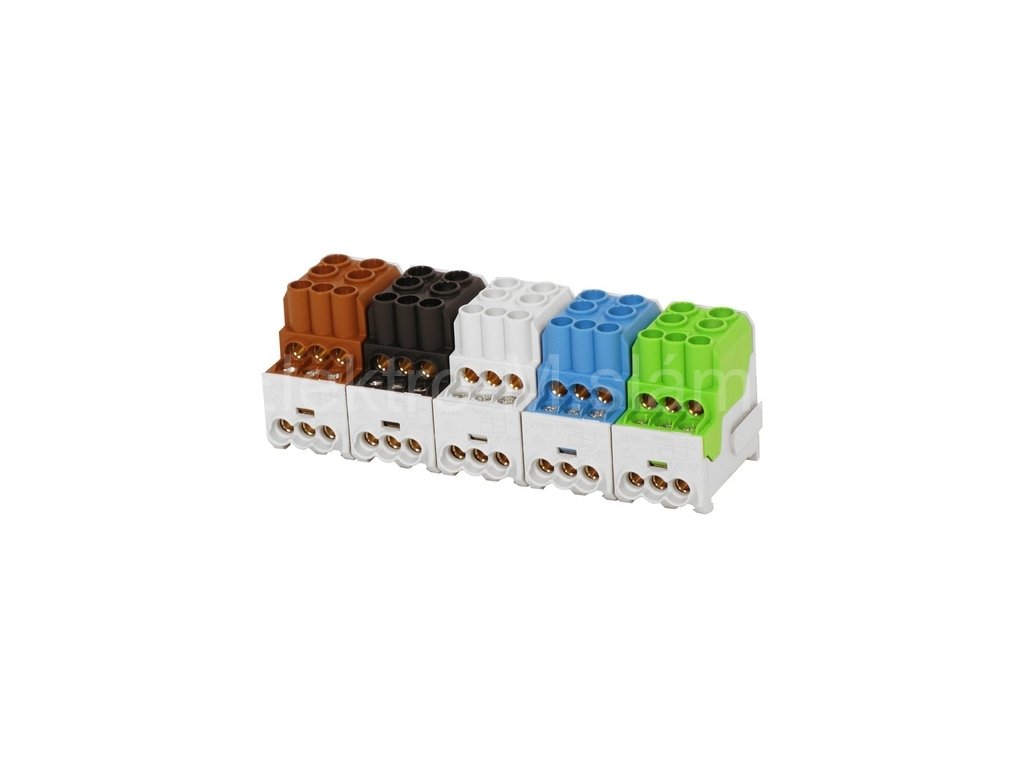

Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC
• řaditelné vedle sebe

PARAMETRY PRODUKTU

Jmenovitý proud [A]:

100

Napětí Ui [V]

690

Krytí [IP kód]

IP20

Počet pólů svorky:

1-pól

Max. připoj. průřez

25 mm2

Barevné provedení pouzdra

Zelená

Vestavná šířka

30

Mat. přip. vodičů (měď/hliník):

Měď

Určeno pro montáž

Na nosnou lištu/panel

Počet přip. míst / 1.pól

8

Rozsah připojitel. - 1.vstup

1,5 - 10 mm2

Rozsah připojitel. - 2.vstup

1,5 - 10 mm2

Rozsah připojitel. - 3.vstup

1,5 - 10 mm2

Rozsah připojitel. - 4.vstup

1,5 - 10 mm2

Rozsah připojitel. - 5.vstup

1,5 - 10 mm2

Rozsah připojitel. - 6.vstup

1,5 - 10 mm2

Rozsah připojitel. - 7.vstup

2,5 - 25 mm2

Rozsah připojitel. - 8.vstup

2,5 - 25 mm2
